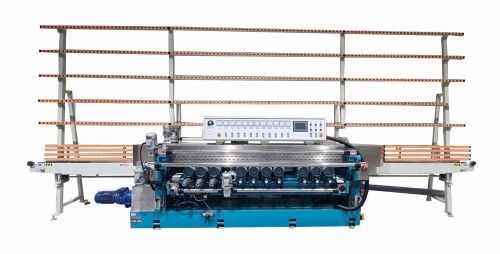

Jedenastogłowicowa fazowarka cyfrowa

Cyfrowa maszyna do fazowania szkła w linii prostej

Maszyna jest specjalnie zaprojektowana do wykonywania fazowania na małym szkle (30x30mm) i dużym szkle (3mx2m), może również fazować krawędź pod kątem 45 stopni.

Opis:

1. Regulacja wysokości toru przenośnika tylnego.

Maszyna jest zaprojektowana do fazowania zarówno na szkle o małym i dużym rozmiarze. Tylny tor przenośnika można przesuwać w górę / w dół w zależności od rozmiaru szkła. W przypadku małych rozmiarów szkła tylny przenośnik taśmowy można przesunąć w górę. W przypadku dużych rozmiarów szkła tylny tor przenośnika można przesunąć w dół.

2. Sterowanie

Maszyna przyjmuje sterowanie PLC i interfejs operatora. Ekran może pokazywać grubość szkła, kąt fazowania, szerokość fazy i wysokość tylnej ścieżki. Maszynę można ustawić automatycznie za pomocą komputera lub krok po kroku za pomocą przełącznika na panelu sterowania.

3. Podstawa i rama

Wykonane są z żeliwa, aby zapewnić stabilność i solidność

4. Przenośnik:

W przenośnikach tylnych zastosowano system przenoszenia łańcuchów. Klocki są połączone jednym dużym łańcuchem rolkowym. Każdy klocek posiada łożysko prowadzące, które gwarantuje wysoką precyzję pracy przenośnika po torze.

Przenośnik tylny posiada szczotkę czyszczącą, która utrzymuje czystą powierzchnię.

5. Silnik

Wysoce precyzyjnego silnik ABB o niskich wibracjach, specjalnie przystosowany do ukosowarki.

6. Przenośnik załadunkowo-rozładowczy

7. Ruch przedniej szyny:

Zmotoryzowany, może poruszać się równolegle, aby dostosować się do różnej grubości szkła. Istnieje mechaniczny odczyt grubości pokazujący otwarcie przenośnika.

8. Rama nośna szkła

Użyj aluminiowego pręta z niebieską plastikową rolką.

9. Smarowanie:

Maszyna wyposażona w ręczną pompkę smarującą, która smaruje przenośnik.

10. Regulacja prędkości roboczej:

przez regulator prędkości, ręcznie.

11. Amperometr:

sprawdza stan koła.

12. System wodny

Woda krąży w maszynie i zbiorniku na wodę ze stali nierdzewnej. Rura spustowa ze stali nierdzewnej jest zainstalowana z tyłu maszyny, aby odprowadzać wodę ze zbiornika kół. Czysta woda jest pompowana do maszyny przez kwadratowy przewód wodny. Instalacja systemu cyrkulacji wody jest bardzo łatwa.

Konfiguracja głowic:

Części zamienne:
